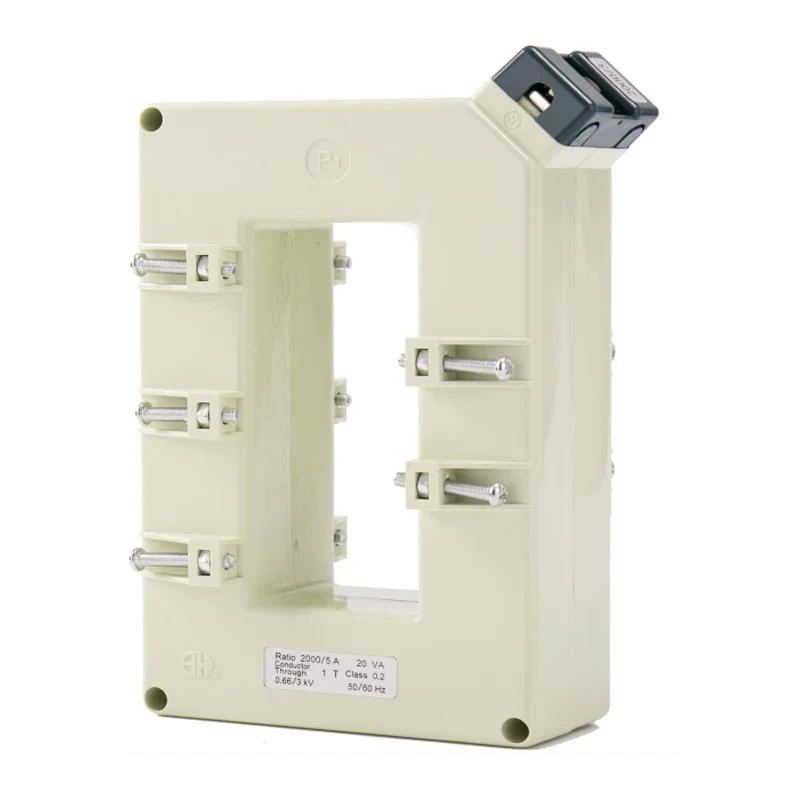

Серія BH-0.66 ⅱ Стружні трансформатори розроблені для точного вимірювання та перетворення високих струмів у стандартизовані значення для моніторингу та управління. Завдяки розширеній технології та точній інженерії, ці сучасні трансформатори пропонують надійну продуктивність та довговічність у різних промислових програмах.
. Висока точність: серії BH-0,66 ⅱ струм трансформаторів забезпечують точні вимірювання з високим рівнем точності.
. Широке застосування: підходить для використання в широкому спектрі промислових установок, включаючи розподіл електроенергії, управління енергією та моніторинг обладнання.
. Легка установка: розроблена для легкої установки та інтеграції в існуючі системи, скорочуючи час простою та витрати на обслуговування.
. Міцна конструкція: побудована для витримки суворих умов експлуатації та забезпечення довгострокової надійності продуктивності.
. Відповідність: відповідає міжнародним стандартам якості та безпеки, забезпечуючи дотримання галузевих норм.
Прямокутне (горизонтальне) вікно, яке підходить до декількох шини, так і кабелів. В основному використовується для приладобудування та вимірювання, наповнених епоксидною смолою всередині кожуха. Чотирнадцять розмірів з широким діапазоном співвідношення.
вимоги.

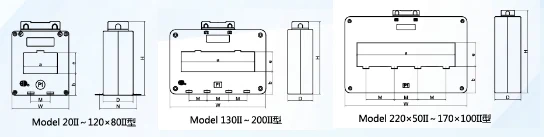

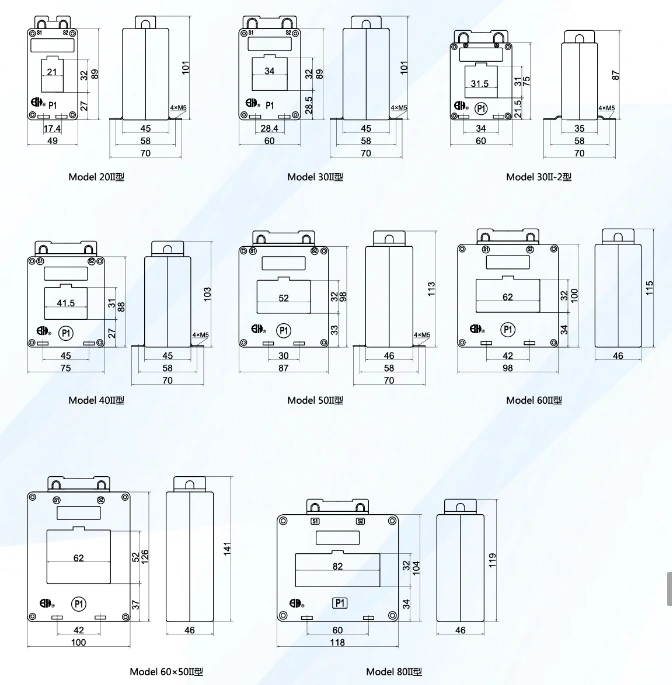

| Модель | Розмір Cutline (мм) | Wndow Dimersion (мм) | Немітний вимір (мм) | Метод установи | |||||||
| W | H | D | b | a | e | M | N | ||||
| 20II | 49 | 101 | 45 | 27 | 21 | 32 | 17.4 | 58 | |||
| 30II | 60 | 101 | 45 | 28.5 | 34 | 32 | 28.4 | 58 | Ае | ||
| 30ii-2 | 60 | 87 | 35 | 21.5 | 31.5 | 31 | 34 | 58 | Ае | ||
| 40ii | 75 | 103 | 45 | 27 | 41.5 | 31 | 45 | 58 | Ае | ||
| 50ii | 87 | 113 | 46 | 33 | 52 | 32 | 30 | 58 | Ае | ||
| 60ii | 98 | 115 | 46 | 34 | 62 | 32 | 42 | Е F | |||
| 60x50ii | 100 | 141 | 46 | 37 | 62 | 52 | 42 | Е F | |||
| 802 | 118 | 119 | 46 | 34 | 82 | 32 | 60 | Е F | |||
| 80x50ii | 120 | 141 | 47 | 37 | 82 | 52 | 60 | Е F | |||
| 80x70ii | 123 | 167 | 47 | 37 | 85 | 78 | 60 | Е F | |||
| 100ii | 140 | 127 | 48 | 38 | 102 | 32 | 60 | E f | |||
| 100x50ii | 142 | 149 | 47 | 39 | 102 | 54 | 80 | Е F | |||
| 100x80ii | 145 | 183 | 50 | 40 | 105 | 88 | 80 | Е F | |||
| 120x50ii | 167 | 151 | 49 | 40 | 122 | 53 | 80 | Е F | |||
| 120x80ii | 170 | 186 | 50 | 42 | 125 | 88 | 80 | Е F | |||
| 130ii | 176 | 133 | 46 | 41 | 135 | 36 | 33 | 40 | 33 | Е F | |
| 150II | 195 | 155 | 50 | 42.5 | 155 | 54 | 100 | D | |||
| 180II | 224 | 133 | 48 | 41 | 181 | 36 | 45 | 45 | 45 | E f | |
| 200ii | 244 | 133 | 51 | 41 | 204 | 34 | 50 | 50 | 50 | Е F | |
| 220x50ii | 280 | 190 | 60 | 60 | 225 | 55 | 65 | 54 | 65 | E f | |
| 170x100ii | 257 | 220 | 61 | 50 | 170 | 105 | 40 | 75 | 40 | E f | |
| 100x140ii | 205 | 260 | 60 | 51 | 105 | 142 | 50 | D | |||
| Модель | 20II | 30II | 30ii-2 | 40ii | 50ii | 60ii | 60x50ii | 802 | |
| Макс Бусар розмір/Кількість | 20x10/1-2 | 30x10/1-2 | 30x10/1-2 | 40x10 / 1-2 | 50x10/1-2 | 60x10/1-2 | 60x10/2-3 | 80x10/1-2 | |
| Клас точності | 0,5 1 | 0,5 1 | 0,5 1 | 0,2 0,5 1 | 02 0,5 | 0,2 0,5 | 0,2 0,5 | 0,2 0,5 | |
| Первинний струм/вторинний Струм (a) |
Оцінений тягар (VA) | ||||||||
| 100 | 5 | 2.5 | 25 | 2.5 | 25 | ||||
| 125 | 2.5 | 25 | 2.5 | 2.5 | |||||
| 150 | 25 | 2.5 | 2.5 | 2.5 | 2.5 | ||||
| 200 | 5 | 5 | 5 | 5 | 5 | ||||
| 250 | 5 | 5 | 5 | 5 | 5 | 5 | |||
| 300 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| 400 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |
| 500 | 5 | 5 | 10 | 10 | 10 | 10 | 10 | ||
| 600 | 5 | 5 10 15 | 10 | 10 | 10 | 10 | |||
| 750 (800) | 5 | 5 10 | 5 10 | 5 10 | 5 10 | 5 10 | |||
| 1000 | 15 | 15 | 15 | 15 | 15 | ||||
| 1200 (1250) | 20 | 20 | 20 | 20 | 20 | ||||
| 1500 (1600) | 20 | 20 | 20 | 20 | |||||
| 2000 | 20 | 20 | 20 | ||||||
| 2500 | 30 | 30 | |||||||
