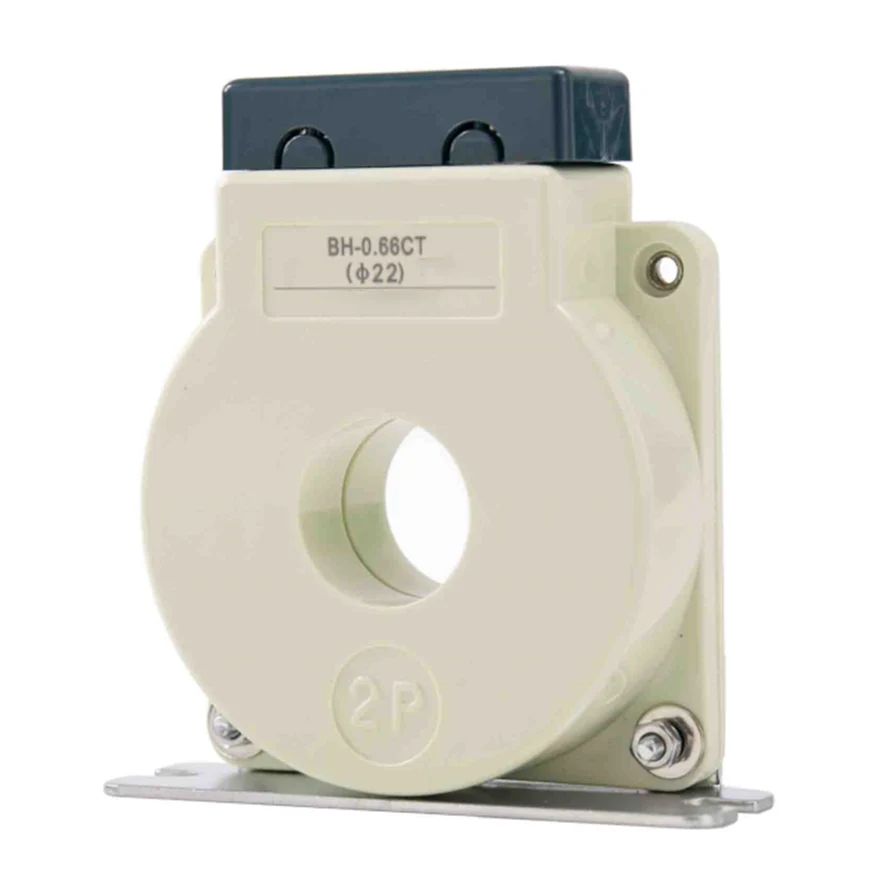

Трансформатори струму BH-0.66 V-серії V призначені для точного вимірювання струму та моніторингу в електричних системах низької напруги. Ці трансформатори широко використовуються в управлінні енергією, розподілом електроенергії та промислових програмами, забезпечуючи надійну та точну ефективність.
. Висока точність: BH-0.66 Series V пропонує виняткову точність вимірювання, дотримуючись міжнародних стандартів сучасних трансформаторів.
. Компактна конструкція: його компактна та легка конструкція дозволяє легко встановити в обмежених просторах.
. Широкий діапазон струму: підходить для широкого спектру поточних вимірювань, що робить його універсальним для різних застосувань.
. Міцна конструкція: побудована з високоякісними матеріалами, забезпечуючи довгострокову надійність та стійкість до факторів навколишнього середовища.
. Відповідність безпеки: відповідає відповідним стандартам безпеки та ефективності, забезпечуючи спокій у критичних додатках.
• Системи управління енергією
• Мережі розподілу електроенергії
• Промислова автоматизація
• Системи відновлюваної енергії
Технічні характеристики:
• Номінальна напруга: 0,66 кВ
• Частота: 50/60 Гц
• Клас точності: 0,5, 1,0
• Рівень ізоляції: 3 кВ
• Робоча температура: -25 ° C до +70 ° C
Кругле вікно, з вікном шість від φ15 toφ130.fitssingle і декілька кабелів.

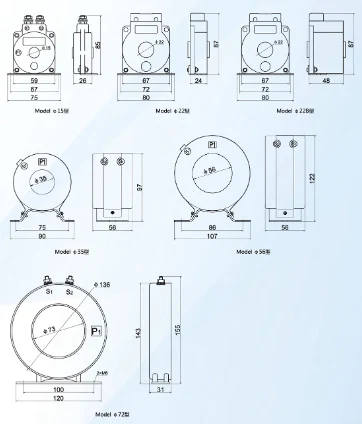

Модель | Контурний розмір (мм) | Розмір вікна (мм) | Немітний вимір (мм) | Інсталяційний метод | ||
W | H | D | Φ | M | ||
Φ15 | 59 | 85 | 26 | 15 | I | |
Φ22 | 67 | 87 | 24 | 22 | 72 | H |
φ22b | 67 | 87 | 48 | 22 | 72 | H |
Φ 35 | 90 | 97 | 56 | 35 | 75 | H |
Φ56 | 107 | 122 | 56 | 56 | 86 | H |
Φ72 | 120 | 155 | 31 | 73 | 100 | H |
Модель | Φ15 | Φ22 | φ22b | Φ35 | Φ56 | Φ72 | |
Діаметр кабелю | Φ15 | Φ22 | Φ22 | Φ35 | Φ56 | Φ73 | |
Клас точності | 0,5 1 | 0,5 1 | 0,2 0,5 1 | 02 0,5 1 | 0,2 0,5 | 0,2 0,5 | |
Первинний струм/вторинний Струм (a) |
Оцінений тягар (VA) | ||||||
50 | 5 | 2.5 | |||||
60 | 25 | ||||||
75 | 25 | 2.5 | 25 | ||||
100 | 25 | 25 | 2,5 5 | 25 | |||
150 | 25 | 2,5 5 | 5 75 | 25 5 | |||
200 | 25 | 5 | 10 | 5 | |||
250 | 5 | 10 | 5 | 5 | |||
300 | 5 10 | 5 15 | 5 | 5 | |||
400 | 5 10 | 5 15 | 5 | 5 | |||
500 | 10 | 10 | 5 | ||||
600 | 10 | 10 | 5 | ||||
750 | 5 10 | 5 10 | |||||
1000 | 15 | 10 | |||||
1200 | 15 |
