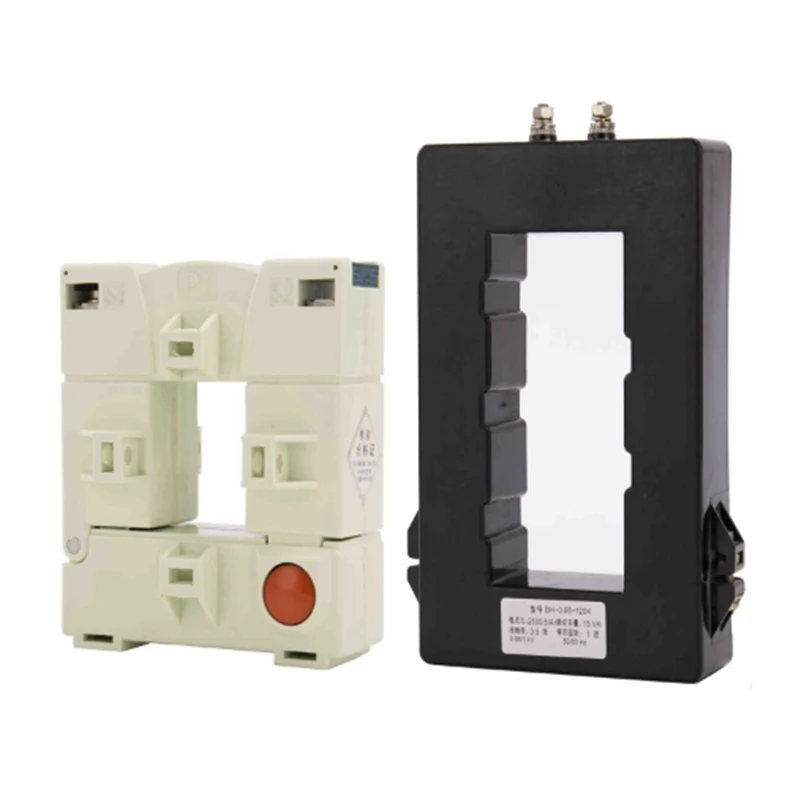

BH- 0,66 серії K струму трансформатори

Трансформатори BH- 0,66 k струму- це розділовий тип КТ. В основному використовується для кабельних або шини, а також для вимірювання та моніторингу поточного. Дизайн розділеного ядра дозволяє його відкривати, встановити та закрити, не відключаючи схему, до якої він прикріплений. Примітка. Будь ласка, майте на увазі, що вторинна обмотка з відкритим кольором суворо заборонена під час встановлення КТ, щоб уникнути пошкодження КТ, а також особистих травм та нещасних випадків.

Надіслати запит

Опис продукту

BH-0,66 серії K струму Трансформатори відкритого типу Трансформатор струму і в основному використовується в кабельній або шині, використовується як вимірювання та моніторинг струму та зібраний у ситуації джерела живлення.

ПРИМІТКА: Збірка струму трансформатора, він забороняє два відкриті, щоб уникнути пошкодження поточного трансформатора та уникнути обладнання чи аварії на особисту травму.

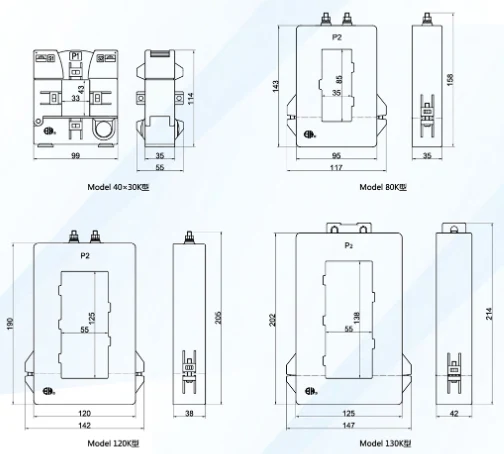

Технічні характеристики та розміри

Модель	Контурний розмір (мм)						Розмір вікна (мм)
Модель	A	W	B	H	D	L	a	e
40x30K		99		114	35	55	33	43
80 к	117	95	143	158	35	35	35	85
120 к	142	120	190	205	38		55	125
130 К	147	125	202	214	42		55	138

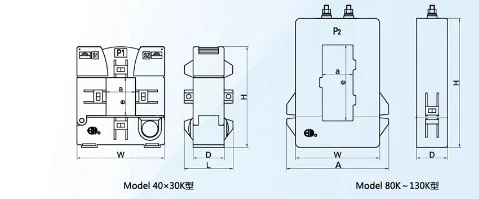

Діаграма

Технічні параметри

Модель		40x30K	80 к	120 к	130 К
Клас точності		0,5 1	0,5 1 2	0,5 1	0,5 1
Первинний струм/вторинний Струм (a)		(VA) Оцінений тягар (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2,5 5	25
500		2,5 5	2,5 5
600		2,5 5	2,5 5
750		5 10	2,5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

Вибір діафрагми

Розділ (M㎡) Число основні дроти		16	25	35	50	70	95	120	150	185	240
1 -ходовий	ВВ	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1 -ходовий	Yjv	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2 -бік	ВВ	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2 -бік	Yjv	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3 -бік	ВВ	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3 -бік	Yjv	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4COORS (3+1)	ВВ	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4COORS (3+1)	Yjv	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4COORS	ВВ	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4COORS	Yjv	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
